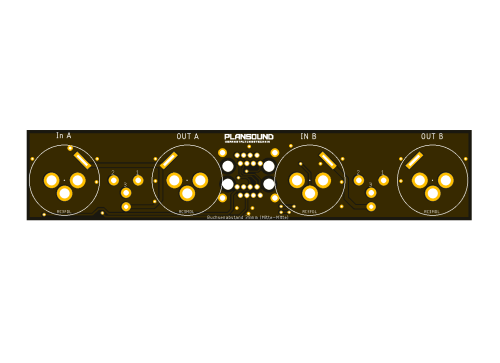

XLR Verbinderplatine 2in 2out für 1HE 12x D-Norm Rackblende mit RJ45 CatCore
.png "XLR Verbinderplatine 2in 2out für 1HE 12x D-Norm Rackblende mit RJ45 CatCore")
NEU

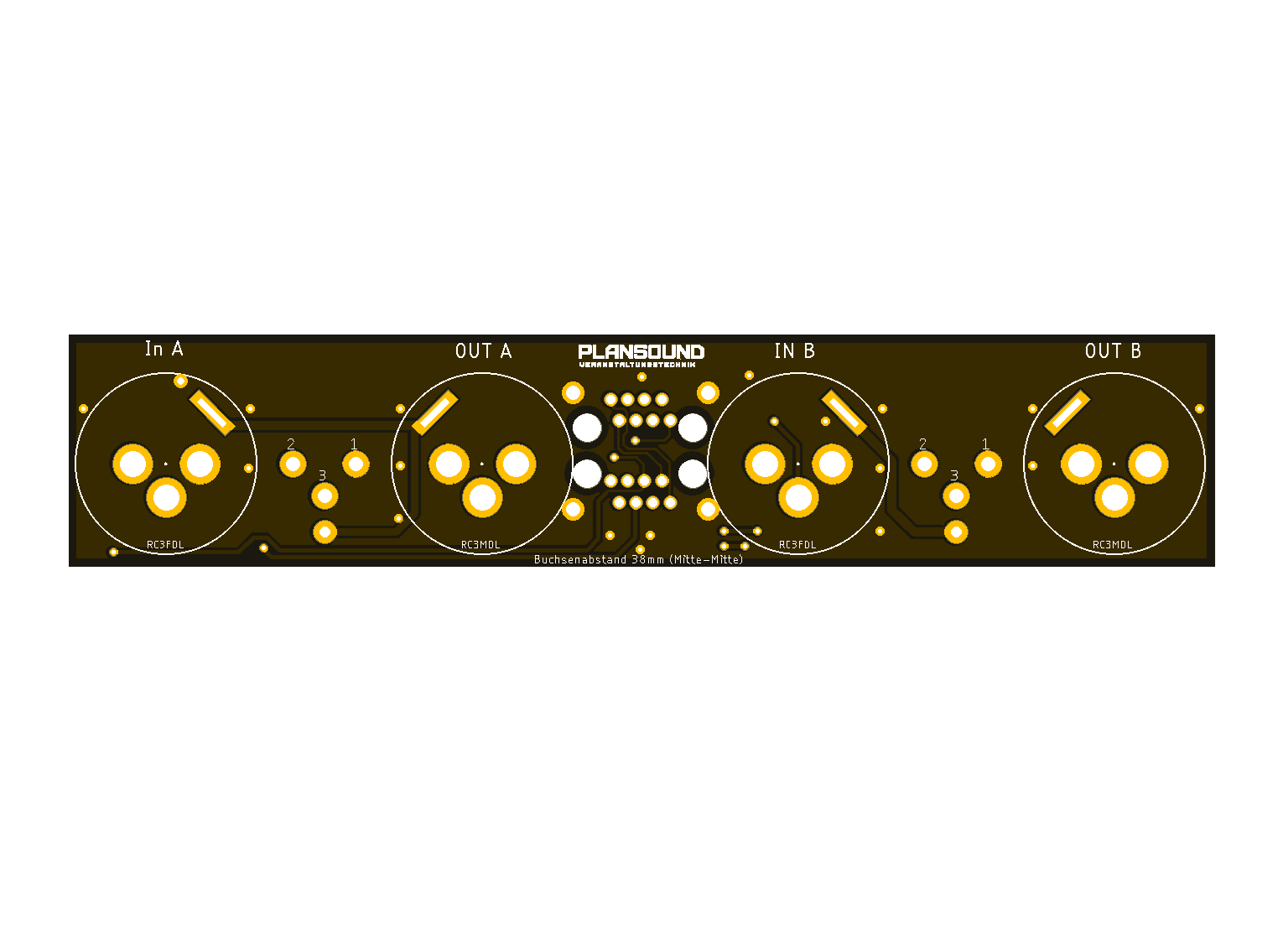

XLR Audio Verbinderplatine für 1HE Rackblenden mit 12er Lochung (38mm Buchsenabstand) - Passende Rackblende
INFO: Die Platinen kommen bei den Optionen mit den passenden Anschlussbuchsen nicht vormontiert! Die D-Norm Buchsen müssen nach Montage an die Rackblende selbst an die Platine gelötet werden.
Bei der RJ45, Schraubklemmen oder XLR Option werden die Buchsen/Steckverbinder bei ausgewählter Option vorbestückt geliefert. Die D-Norm Anschlussbuchsen für die Rackblende müssen weiterhin selbst nach Montage an die Rackblende an die Platine gelötet werden.
Die zusätzlichen optionalen RJ45 Buchsen für die Rackblende sind in keiner option Bestandteil und werden nicht mitgeliefert.
- 2 XLR Inputs mit jeweils parallelen XLR Output in der Front

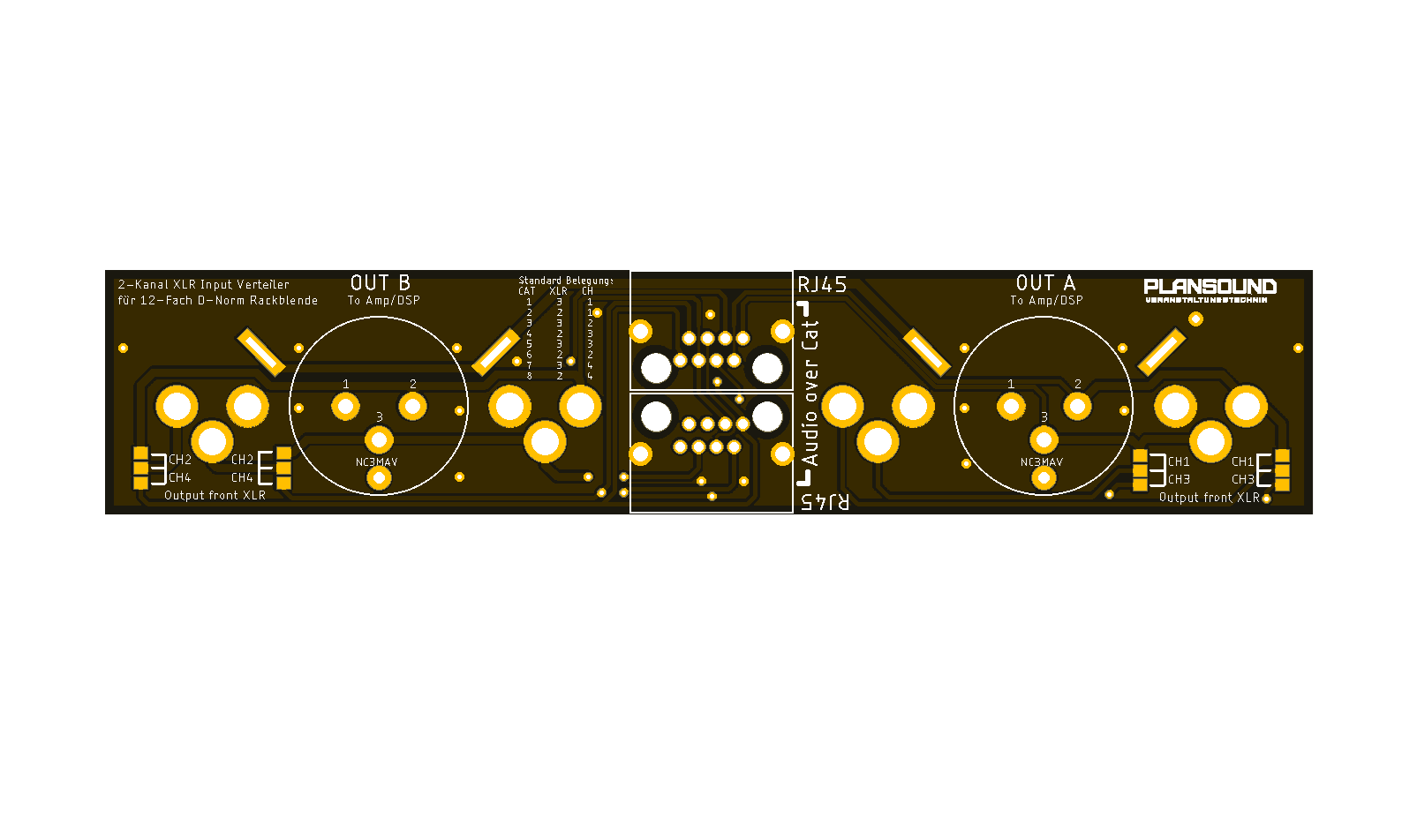

- Über Lötbrücken kann festgelegt werden, ob der XLR Output in der Front das Input Signal (CH1+CH2) oder CH3+CH4 aus dem Cat-Core ausgibt
- Passend für Neutrik Rean RC3FDL / RC3MDL (Buchsen nicht im Lieferumfang)
- Bis zu zwei zusätzliche RJ45 Buchsen können in der Rackblende für Catcore Input&weiterschleifen gesetzt werden (Buchsen für die Rackblende nicht im Lieferumfang)
Wichtig: Die RJ45 Kabel müssen geschirmt sein!! Mind. Cat5e mit S/FDP bzw. SF/UTP Schirmung
- Interne Anschlüsse über XLR Buchsen und standard Patchkabel oder Löt- bzw. Schraubanschluss (Option Wählbar)
Die Cat-Core Variante ermöglicht es, dass die Racks über RJ45 gelinkt werden können. Durch die Möglichkeit CH3+4 über die front XLR ausgeben zu können, kann die Platine auch als CatCore Verteiler dienen um zwei Signale an zwei unterschiedliche Racks geben zu können.

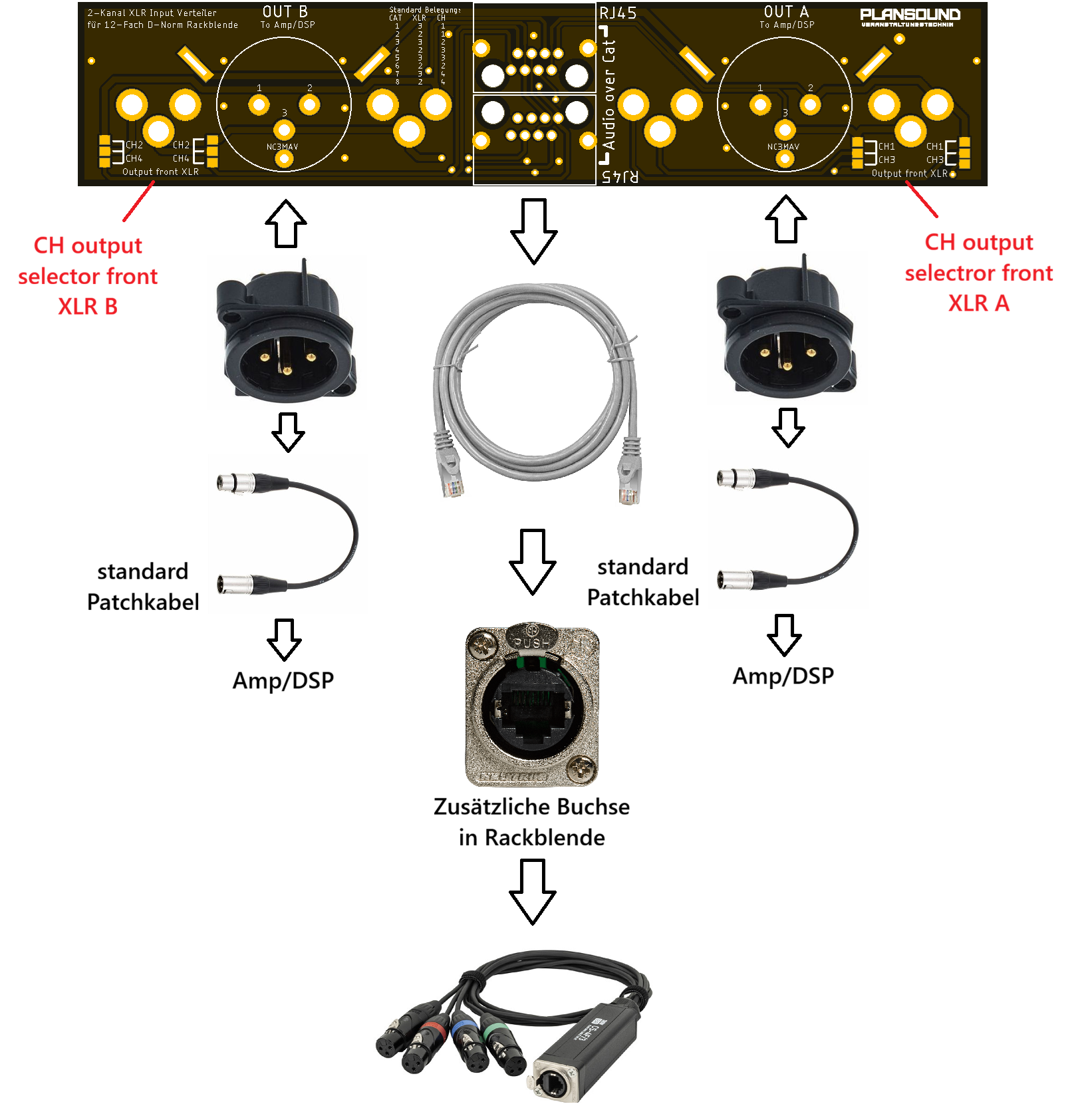

Interne Anschlussmöglichkeiten:
CAT Schirmungsarten:
