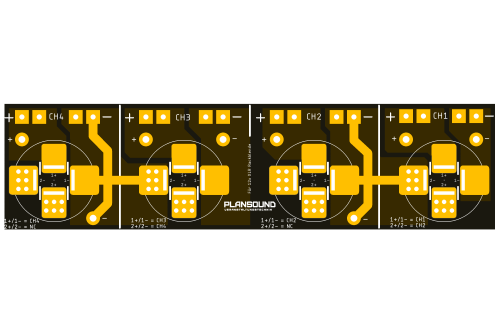

SpeakON Verbinderplatine für 1HE 12x D-Norm Rackblende

Verbinderplatine zur schnellen herstellung der SpeakON Systemverkabelung für eine Rackblende.
Geeignet für 1HE Rackblenden mit 12x D-Norm Ausstanzung und/oder Blenden mit einem Buchsenabstand von 38mm (Mitte-Mitte).

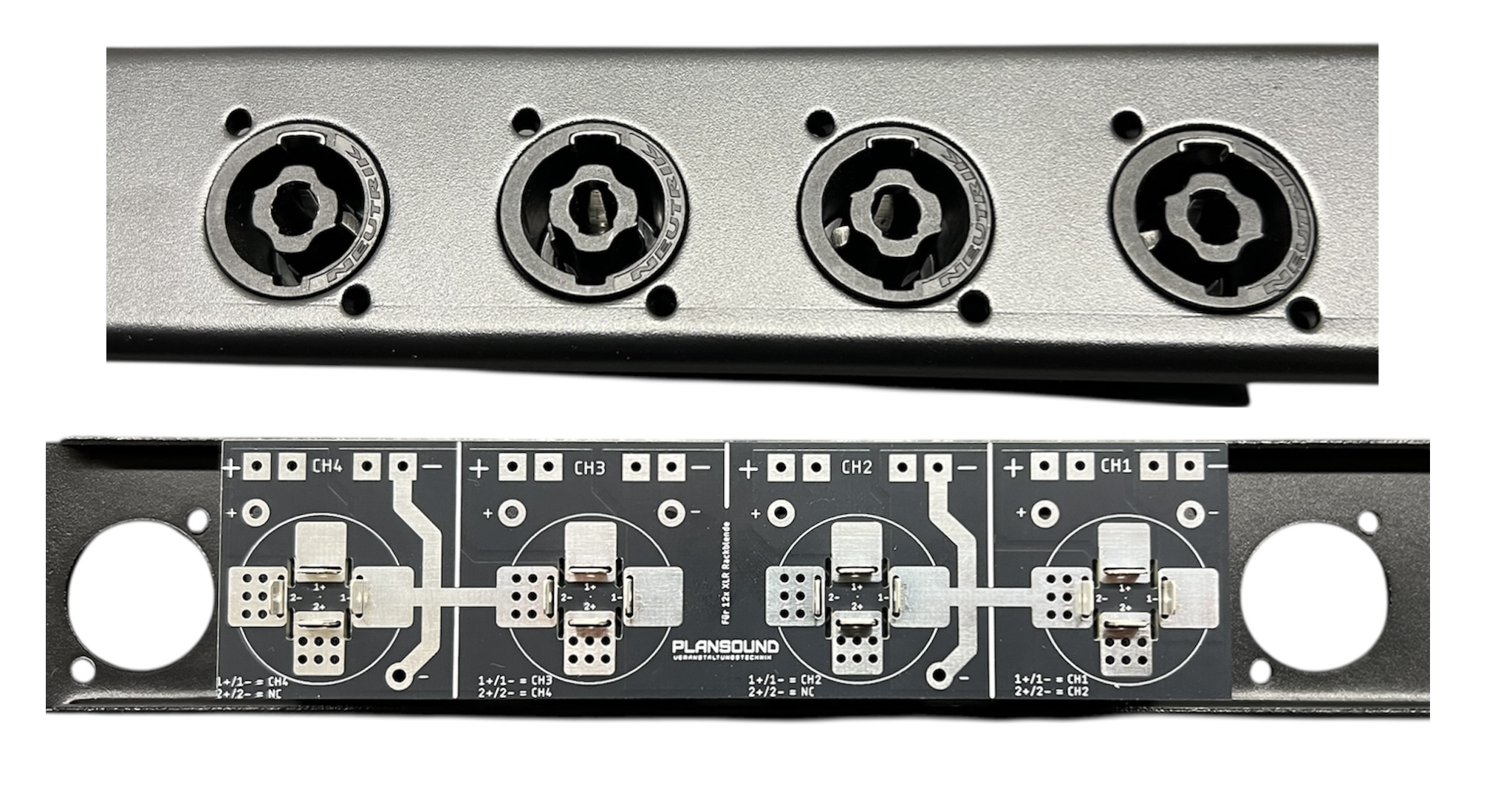

Montageablauf:
1. 4x SpeakON D-Norm Buchsen nebeneinander an der Blende montieren
2. Die freien Leiterbahnen der Platine mit Lötzinn auffüllen (nicht die Kontakte für die SpeakON Buchsen oder Eingänge zulöten!)
3. Die Verbinderplatine auf die Kontakte der SpeakON Buchsen stecken und mit der Platine verlöten. (Auch die Löcher neben den SpeakON Kontakten mit Lötzinn füllen)
4. Die Verbindung kann nun mittels Flachstecker oder per direktem Lötanschluss der Einzeladern zur Endstufe hergestellt werden

SpeakON Buchse 1 & 3 geben die vier Endstufensignale nun 4-Polig aus. Alternativ wird jeder Endstufenkanal über die jeweilige Buchse 2-Polig (über 1+/1-) ausgegeben.

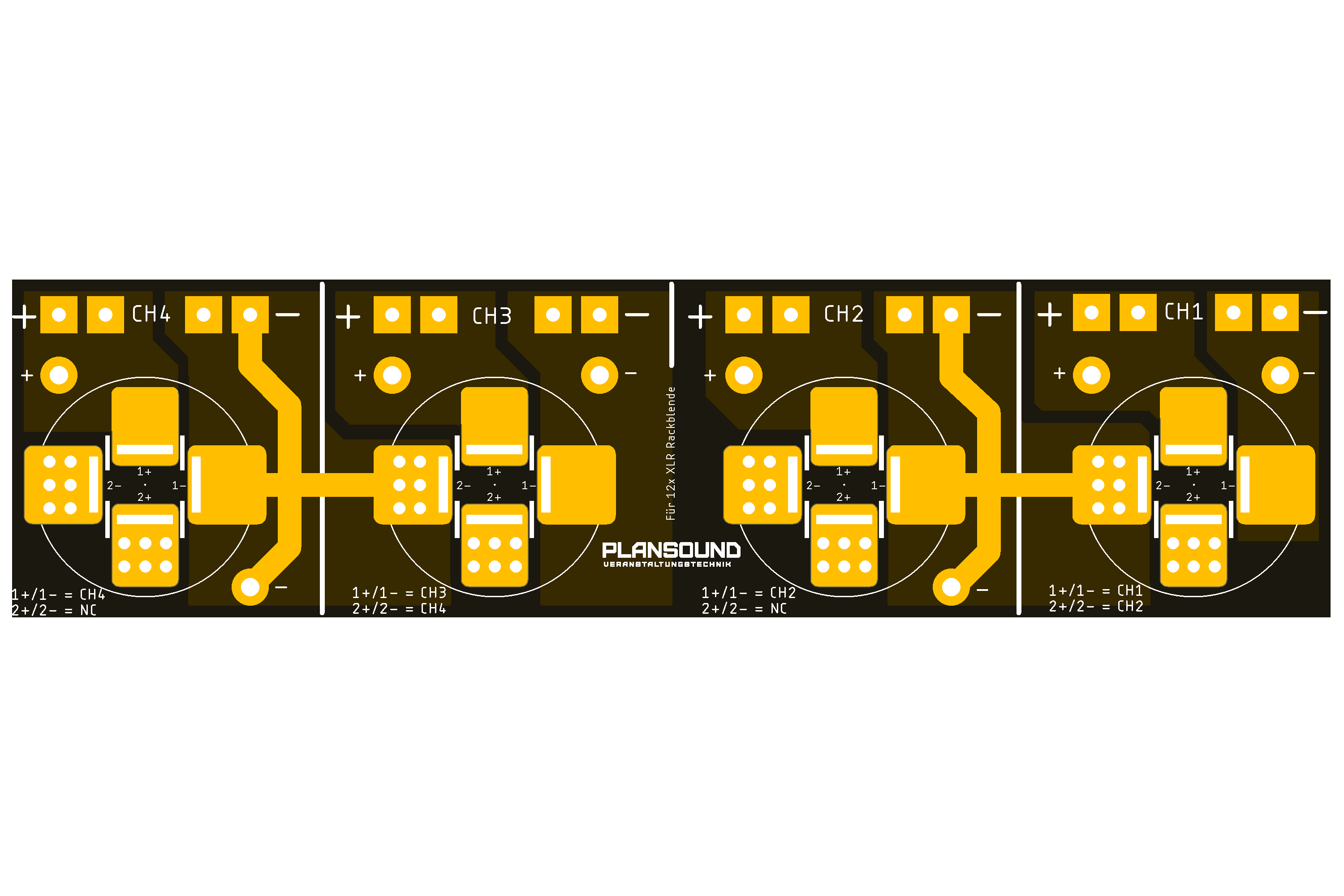

Belegung:

Buchse 1:
1+/1- = CH1
2+/2- = CH2

Buchse 2:
1+/1- = CH2
2+/2- = NC (nicht angeschlossen)

Buchse 3:
1+/1- = CH3
2+/2- = CH4

Buchse 4:
1+/1- = CH4
2+/2- = NC (nicht angeschlossen)
